🔌 En résumé : ce que dit la norme pour un câble sans gaine dans une cloison placo
| Situation | Conformité | Condition clé |
|---|---|---|
| Fils H07V-U nus dans cloison | ❌ Interdit | Besoin d’une protection mécanique (gaine) |
| Câble U-1000 R2V sans gaine | ✅ Autorisé sous conditions | Vide de construction, câble non-propagateur de flamme, section respectée |
| Cloison placo + ossature métal | ⚠️ Fortement déconseillé sans gaine | Risque de cisaillement sur bords métalliques |
| Gaine ICTA + câble | ✅ Conforme et recommandé | Solution universelle, facilite remplacement ultérieur |
Alors comme ça, t’as envie de tirer un câble dans ta cloison placo et tu t’interroges : est-ce que je peux vraiment zapper la gaine ? Je te comprends. Entre les économies de bouts de chandelle et la flemme d’enfiler un ICTA, la tentation est là. Mais avant de refermer le BA13, laisse-moi te livrer ce que la norme autorise vraiment — et ce que les pros appliquent en vrai. Je suis allée fouiller les textes techniques, les forums d’électriciens et mes propres carnets de chantier pour t’offrir une réponse sans langue de bois.
Câble sans gaine dans le placo : c’est interdit ou pas ?
Un câble peut parfois être posé sans gaine dans une cloison placo, mais cela ne vaut que dans un vide de construction reconnu et avec un câble adapté (type U-1000 R2V). Les simples fils H07V-U sont, eux, totalement proscrits sans protection mécanique. La norme NF C 15-100, couplée à l’UTE C 15-520, ne laisse aucune place au bricolage approximatif : tout conducteur doit être protégé contre les chocs, les coupures et les échauffements anormaux. Si t’ouvres un placo et que tu y trouves trois fils rouges, bleus et vert/jaune en vrac, c’est une non-conformité qui peut te coûter cher.
En clair, la question n’est pas « gaine ou pas gaine » mais plutôt « est-ce que mon câble R2V peut se balader tout seul dans le vide de la cloison sans risquer de rencontrer une vis ou une arête métallique ? ». La réponse est oui, mais seulement si la cloison remplit les critères de vide de construction au sens de la norme. C’est ce que je t’explique juste en dessous.
Le vide de construction, cette notion qui change tout

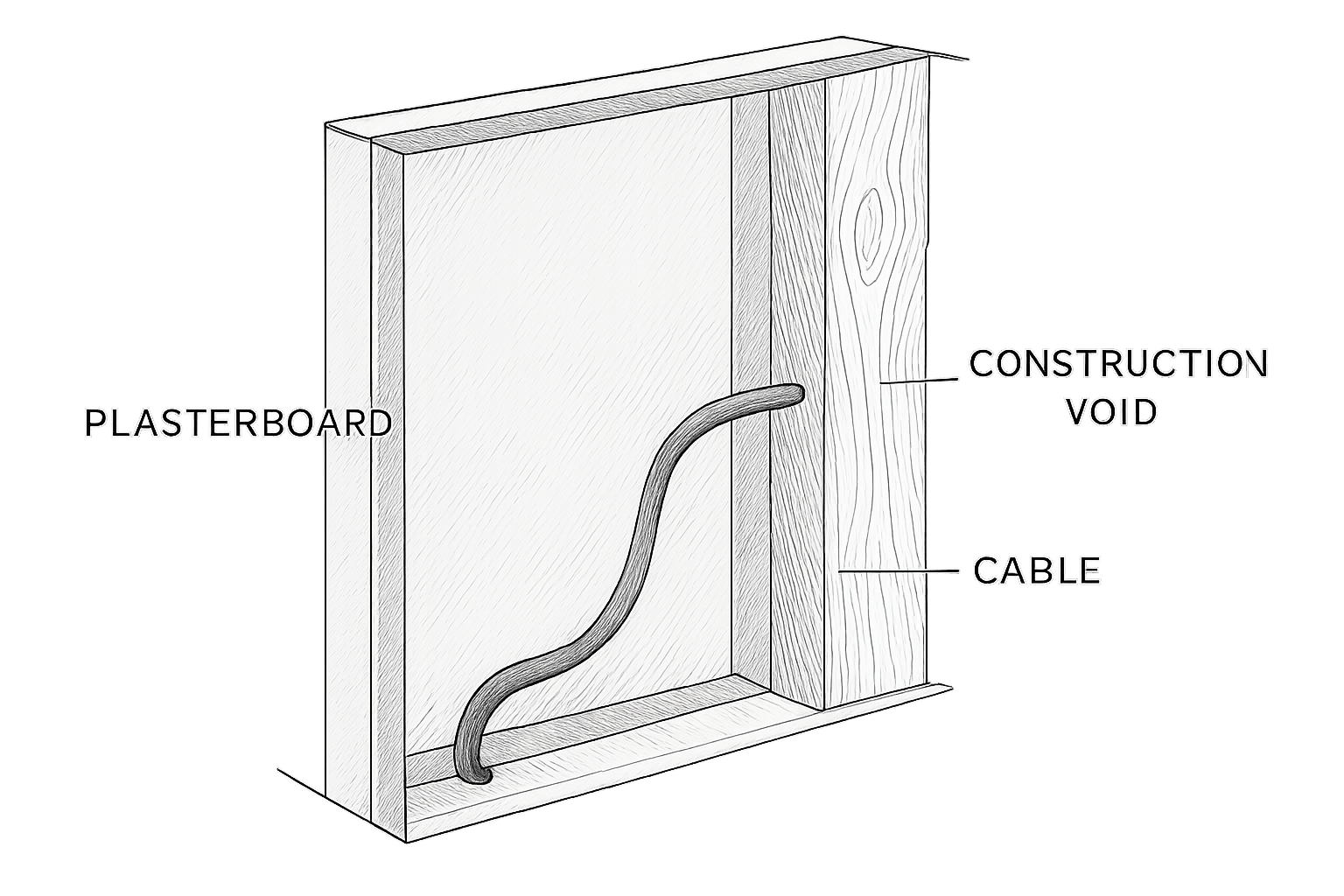

Un vide de construction, c’est un espace interne à la paroi, ni aménageable ni accessible, où un câble non-propagateur de flamme peut circuler sans conduit. Ce n’est pas juste le creux entre les deux plaques de placo : il faut que les dimensions de ce vide respectent deux règles strictes. D’après les fiches Promotelec et MMI Solutions, la plus petite dimension intérieure du vide (souvent l’épaisseur d’air entre les peaux de placo) doit mesurer au moins 1,5 fois le diamètre extérieur du plus gros câble.
En plus, la section totale des câbles ne doit pas dépasser le quart de la section du vide. Ce qui signifie concrètement : si ta cloison fait 70 mm d’épaisseur, tu as un vide d’environ 50 mm après déduction des plaques. Un câble R2V 3G2,5 mm² fait environ 11 mm de diamètre. 1,5 × 11 = 16,5 mm, donc c’est bon. Mais si tu bourres la cloison de quatre câbles sans gaine, la somme des sections risque d’exploser la règle du quart. Et là, c’est niet.
Retiens qu’un vide de construction, ce n’est pas non plus un fourreau sauvage derrière le placo d’une salle de bains. L’étanchéité à l’air et à l’humidité doit être préservée par ailleurs. Si tu as le moindre doute, la solution fiable universelle est la gaine ICTA. Elle coche toutes les cases, quel que soit le vide.
Quel câble peut aller sans gaine dans une cloison ?
Le seul câble autorisé dans un vide de construction sans gaine supplémentaire est un câble rigide de type U-1000 R2V, à condition qu’il soit non-propagateur de flamme (classe Cca-s1,d1,a1 minimum). Contrairement au fil H07V-U, le R2V est un câble multiconducteur, déjà gainé d’une enveloppe isolante robuste. C’est cette gaine externe qui joue le rôle de première protection mécanique, reconnue par la norme.
📊 Petit tableau pour ne plus confondre :
| Type | Composition | Sans gaine autorisé ? |
|---|---|---|
| H07V-U | Fil rigide unipolaire | ❌ Jamais |
| U-1000 R2V | Câble multiconducteur, gaine épaisse | ✅ En vide de construction |
| H07RN-F (souple) | Câble caoutchouc, usage mobile | ❌ Inadapté en fixe |
Tu vois, le R2V a tout bon : il tient aux UV, à l’humidité, au feu. Mais ne te méprends pas : même le R2V ne dispense pas de respecter les dimensions du vide de construction. Sans un volume suffisant, ta pose n’aura aucune valeur.
Pourquoi les pros imposent quasi toujours la gaine ICTA ?
Parce que la gaine ICTA (Isolante Cintrable Transversalement Annelée) apporte une protection mécanique totale contre les agressions de chantier, facilite le tirage de remplacement et garantit une conformité sans discussion. Sur le papier, un R2V seul peut passer ; sur le terrain, les électriciens savent que la cloison placo va manger des vis, des chevilles Molly ou des coups de cutter.
La norme NF C 15-100 impose un principe simple : le câblage doit pouvoir être remplacé sans dégradation de la cloison. Or un câble R2V nu, s’il fait des coudes serrés derrière une ossature métal, ne se tire pas comme un fil de pêche. La gaine ICTA lisse intérieure offre ce confort. Tu peux après coup ajouter un circuit ou en remplacer un sans tout péter.
Ce que les forums et les électriciens disent vraiment
Sur les forums, le consensus est limpide : dans 9 cas sur 10, la gaine est jugée obligatoire en pratique, ne serait-ce que pour se prémunir des remarques du Consuel ou des acheteurs lors d’une revente. J’ai passé des heures sur Forum Électricité, Forum Construire, même TikTok chez des artisans : la plupart des installateurs ne tentent même pas le coup du R2V sans ICTA, sauf en industriel.
Un argument revient sans cesse : la cloison placo avec ossature métallique n’est pas toujours reconnue comme un « vide de construction simple » par les contrôleurs. La présence de montants Stil® ou de rails crée des zones de risque de coupure. Beaucoup de pros préfèrent la phrase « j’ai gainé partout, vous êtes tranquille » plutôt que de tenter une justification technique fragile. Et franchement, ils ont bien raison.
Et dans un placo avec laine de verre ou ossature métal ?
En présence de laine de verre, la pose sans gaine devient encore plus délicate car le frottement empêche le coulissement et complique un futur tirage. Quant à l’ossature métallique, elle transforme chaque montant en un potentiel couteau si le câble n’est pas protégé. La plupart des guides (y compris Promotelec) recommandent alors la gaine sans hésiter.
Si tu as déjà essayé de faire passer un câble R2V derrière un rail sans gaine, tu sais que la moindre amorce de rouille ou de bavure peut entamer la gaine du câble. Et si l’isolant est en laine minérale, il a tendance à s’effriter et à se coincer autour du câble, bloquant tout remplacement futur. Bref, gaine ICTA + câble = zéro prise de tête.
Risques électriques et assurance : ce que tu risques sans gaine
Sans gaine dans une cloison qui ne remplit pas les critères de vide de construction, tu t’exposes à un risque d’incendie lié à une usure prématurée de l’isolant, mais aussi à un refus d’indemnisation par l’assurance en cas de sinistre. Les experts cherchent toujours la non-conformité pour se dédouaner. Un câble H07V-U balancé en vrac, c’est un cadeau pour eux.
Le Consuel peut refuser la mise en service de ton installation. En 2026, les exigences de sécurité électrique ne cessent de se renforcer, et le diagnostic CONSUEL ou Promotelec inspecte de plus en plus les vides techniques. Ne mets pas en péril ta tranquillité pour une gaine à 3 euros le mètre.
✨ Mon verdict
Franchement, après avoir retourné le sujet dans tous les sens, ma position est simple : passe toujours en gaine ICTA, sauf situation ultra-spécifique où un électricien professionnel aura validé le vide de construction et choisi un R2V de section adaptée. La norme autorise oui, mais les réalités du chantier (et de l’assurance) plaident massivement pour la gaine.
Ce que je retiens de mes lectures et de mes propres errements :
- Les fils H07V-U sans gaine = danger, point.
- Le R2V peut s’en passer, mais uniquement si le vide respecte les ratios dimensionnels (1,5 × diamètre et section < 1/4).
- La gaine ICTA, c’est 100 % conforme, 100 % rassurante et elle laisse la porte ouverte à l’avenir.
Alors, sauf si t’aimes jouer à la roulette russe avec ton installation ou si tu prévois de ne jamais revendre ta maison, ne lésine pas sur le tube annelé. C’est une protection, une garantie de remplacement facile et un silence assuré au moment du contrôle.
Et toi, t’as déjà ouvert un placo pour y trouver des fils en vrac ? Raconte-nous ta pire surprise électrique en commentaire. J’ai quelques anecdotes croustillantes à partager aussi !
❓ Questions fréquentes
Peut-on passer des fils H07V-U sans gaine dans du placo ?
Non, c’est formellement interdit par la norme NF C 15-100. Les fils H07V-U n’ont pas de double isolation et ne résistent pas à l’abrasion. Ils doivent impérativement être placés dans une gaine ICTA ou un conduit pour assurer une protection mécanique. Toute installation qui ignore cette règle s’expose à un refus du Consuel. Pour plus de détails techniques, consultez le guide Promotelec sur les vides de construction ici.
Qu’est-ce qu’un vide de construction selon la NF C 15-100 ?
Un vide de construction est un espace interne à une paroi, non aménageable et non habitable, qui peut servir au passage des câbles. Sa plus petite dimension doit être supérieure ou égale à 1,5 fois le diamètre extérieur du plus gros câble. De plus, la section totale des câbles ne doit pas dépasser 25 % de la section transversale du vide. Ces conditions sont détaillées dans la fiche Promotelec accessible ici. Sans ces conditions, la gaine ICTA redevient obligatoire.
Quel type de câble peut être posé sans gaine ?
Le câble U-1000 R2V rigide peut être placé sans conduit supplémentaire dans un vide de construction, à condition qu’il soit non-propagateur de flamme (classe Cca-s1,d1,a1). Sa gaine épaisse joue le rôle de première protection mécanique. Les câbles souples type H07RN-F ne conviennent pas pour une installation fixe. Pour un tableau des différents câbles, le site MMI Solutions propose un récapitulatif utile consultable ici.
La gaine ICTA est-elle obligatoire pour un câble R2V ?
Non, la gaine ICTA n’est pas obligatoire si le R2V circule dans un vide de construction conforme. Cependant, la plupart des électriciens l’installent systématiquement pour protéger le câble des bords métalliques et faciliter un remplacement futur. Plusieurs forums, comme Forum Électricité, montrent que le choix sans gaine est rarement retenu en résidentiel, pour des raisons de sécurité et de revente.
Quels sont les risques en cas d’absence de gaine ?
Les risques incluent la détérioration de l’isolant par frottement ou coupure, des courts-circuits, un risque d’incendie, un refus de mise en service par le Consuel et un possible refus de prise en charge par l’assurance en cas de sinistre. Les cloisons avec ossature métallique amplifient ces dangers. Pour un retour d’expérience, le Forum Construire détaille des cas de non-conformité liés à l’absence de gaine, consultable ici.
